音圈排線圖- 圓線

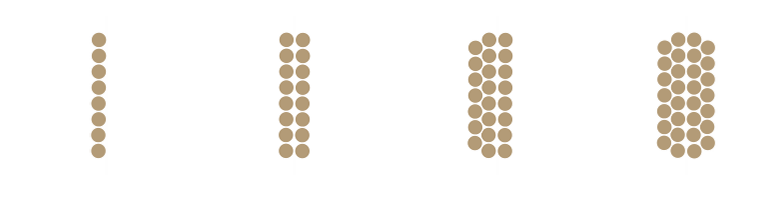

音圈排線圖- 圓線 — A.一層內或外排線; B.一層內外排線; C.內一層外兩層排線; D.兩層內外排線
A.一層內或外排線 B.一層內外排線 C.內一層外兩層排線 D.兩層內外排線

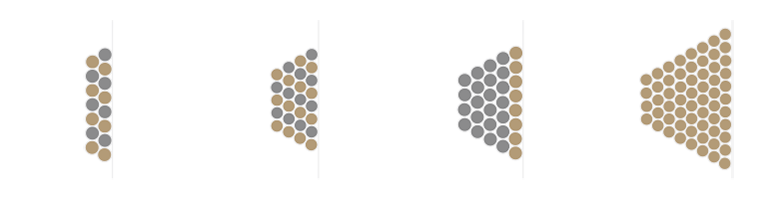

音圈排線圖- 圓線 — E.兩層雙線並繞; F.四層雙線並繞; G.五層雙組兩線排繞; H.八層八引線排繞
E.兩層雙線並繞 F.四層雙線並繞 G.五層雙組兩線排繞 H.八層八引線排繞

音圈排線圖- 扁線

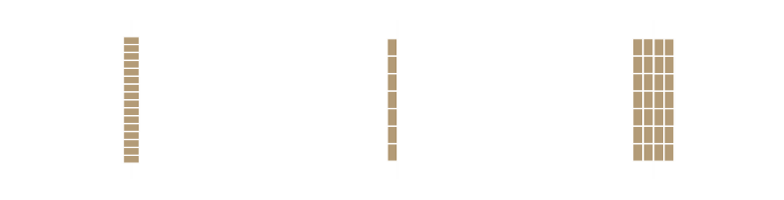

音圈排線圖- 扁線 — I.一層豎繞; L.一層平繞; O.兩層內外平繞
I.一層豎繞 L.一層平繞 O.兩層內外平繞

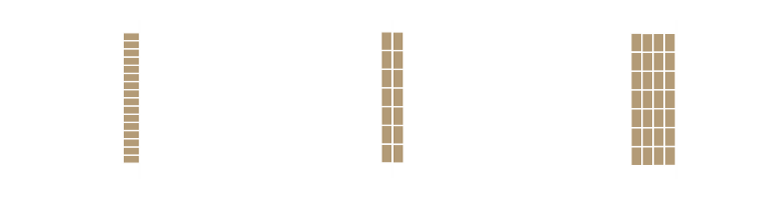

音圈排線圖- 扁線 — J.一層內外豎繞; M.一層內外平繞; P.四層平繞
J.一層內外豎繞 M.一層內外平繞 P.四層平繞

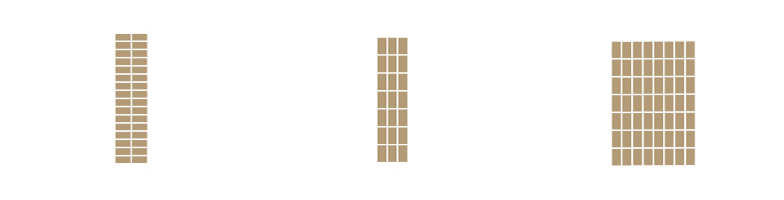

音圈排線圖- 扁線 — K.兩層豎繞; N.內一層外兩層平繞; Q.八層平繞
K.兩層豎繞 N.內一層外兩層平繞 Q.八層平繞

音圈排線圖- 方線及混合排線

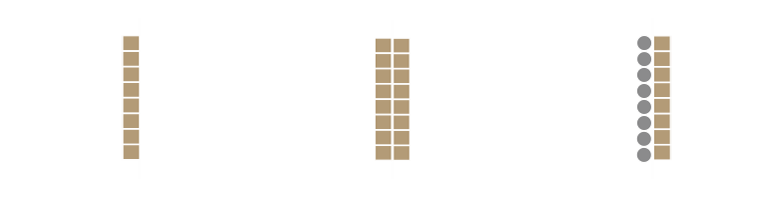

音圈排線圖- 方線及混合排線 — R:一層內或外排線; T:一層內外排線; V:內一層方線外一層圓線
R:一層內或外排線 T:一層內外排線 V:內一層方線外一層圓線

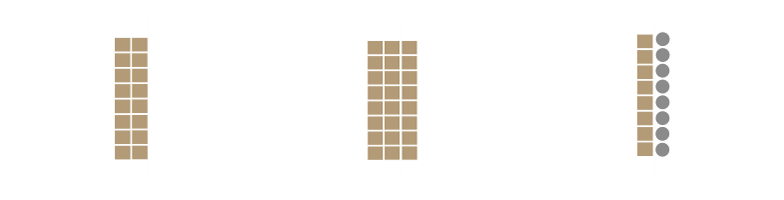

音圈排線圖- 方線及混合排線 — S:方線兩層排線; U:方線內一層外兩層; W:內一層圓線外一層方線
S:方線兩層排線 U:方線內一層外兩層 W:內一層圓線外一層方線

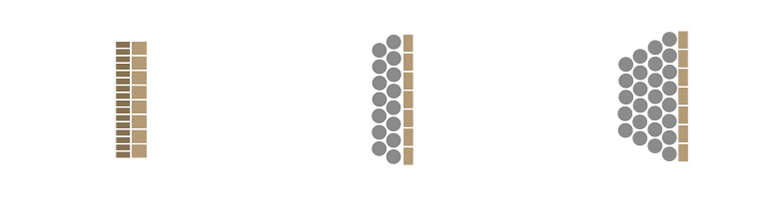

音圈排線圖- 方線及混合排線 — X:內一層方線外一層扁線; Y:內一層扁線平繞外兩層圓線; Z:扁線一層平繞和圓線四層排線
X:內一層方線外一層扁線 Y:內一層扁線平繞外兩層圓線 Z:扁線一層平繞和圓線四層排線

特殊排線圖

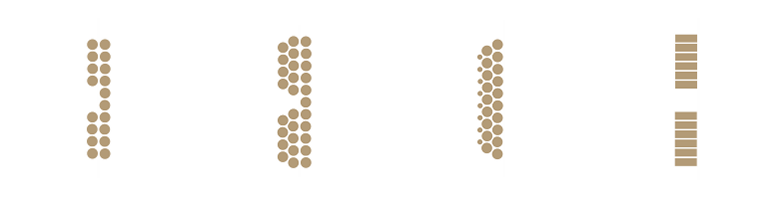

特殊排線圖 — B-1.內一層外一層兩段排線; C-1.內一層外兩層兩段排線; C-2.外三層排線; I-1.一層豎繞線
B-1.內一層外一層兩段排線 C-1.內一層外兩層兩段排線 C-2.外三層排線 I-1.一層豎繞線
